橋梁隔震橡膠支座
所屬分類：橡膠支座
發布日期：2014-8-10
瀏覽：次
咨詢電話：0318-6668606
分享此產品：

一、橋梁隔震橡膠支座簡介
橋梁作為連接城鄉之間和城市內部的生命線工程，遭受地震災害的風險是非常大的。傳統的橋梁橡膠支座，如板式支座、盆式支座、球型支座等在減震、承壓方面起著十分重要的作用，但很多橋梁橡膠支座沒有考慮抗震、隔震的作用，目前，世界上橋梁支座的發展趨勢是隔震支座應用日益廣泛。隔震技術是通過采用減震、隔震裝置將結構盡可能與地震地面運動分隔開來，從而大大減少傳遞到上部結構的地震力和能量。鉛芯橡膠支座以其優良的使用性能及廣泛的適用性而倍受青睞。
二、橋梁隔震橡膠支座構造與分類
鉛芯支座由用來支撐荷載的層狀橡膠、鋼板及用來提高初始剛度和吸收耗散振動能量的鉛芯組合而成。
隔震橡膠支座可根據構造、極限性能和水平剛度的允許偏差等進行分類。
1、按極限性能分類

靜載引起的壓應力N/mm2	極限剪應變Yυ
靜載引起的壓應力N/mm2	Yυ≥300%	300%＞Yυ≥250%	250%＞Yυ≥200%	250%＞Yυ
6.0	A1	B1	C1	D1
8.0	A2	B2	C2	D2
10.0	A3	B3	C3	D3
12.0	A4	B4	C4	D4

2、按水平等效鋼度的允許偏差分類

類別	允許偏差
S-A	±10%
S-B	±20%

3、按形狀分類

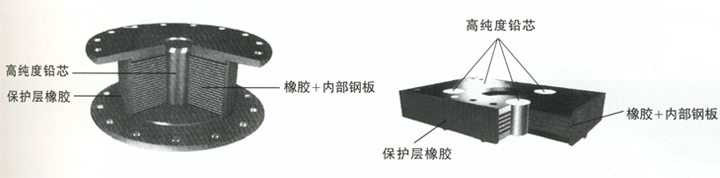

矩形鉛芯減震橡膠支座與圓形鉛芯減震橡膠支座

矩形鉛芯減震橡膠支座與圓形鉛芯減震橡膠支座

4、按構造分類分為3類

Ⅰ型連接板和封板用螺栓連接，封板與內部橡膠黏合，連接板和封板用螺全連接。封板與內部部橡膠黏合
橡膠保護層在支座硫化后包裹
Ⅱ型連接板直接與內部橡膠黏合
Ⅲ型支座與連接板用凹槽或暗銷連接

三、隔震橡膠支座尺寸要求
隔震橡膠支座尺寸規格見表，橡膠保護層厚度不應小于5mm，并應滿足工作環境和條件的要求。鋼板厚度應滿足應力檢驗的要求，并應滿足地震時大變形的穩定性要求。
隔震橡膠支座的尺寸

尺寸a或dο(mm)	厚度		第二開關系數s２	LRB鉛芯面積與支座有效面積之比Ap/A(%)
尺寸a或dο(mm)	單層內部橡膠厚度tr(mm)	單層內部鋼板厚度ts(mm)	第二開關系數s２	≥3	≤10
400	20≥tr≥11	≥3	≥4
450	20≥tr≥11
500	20≥tr≥11
550	22≥tr≥12
600	25≥tr≥13
650	27≥tr≥14
700	29≥tr≥15
750	31≥tr≥16
800	33≥tr≥17
850	35≥tr≥18
900	37≥tr≥19
950	39≥tr≥20
1000	41≥tr≥21
1050	43≥tr≥22
1100	45≥tr≥23
1150	47≥tr≥24
1200	50≥tr≥25
1250	52≥tr≥27
1300	54≥tr≥28
1350	56≥tr≥29
1400	58≥tr≥30

隔震橡膠支座的尺寸代碼含義
