5.5單向位移減震型幕墻專用球鉸
支座

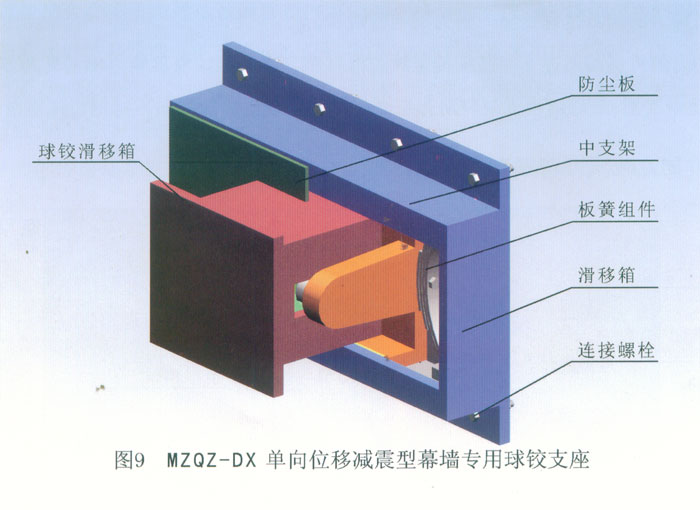

支座結構如圖9。其主要由球鉸滑移箱、中支架、板簧組件、滑移箱、連接螺栓和防塵板組成。此類
支座滑移銷軸與萬向軸承內圈是過盈配合，當
支座受沿著銷軸軸線方向的水平力時，滑移箱與中支架之間做出相應的滑移運動，滑移箱內板簧組件因擠壓發生形變，產生抵抗水平力的水平反力，從而起到緩沖吸震和阻尼的作用；當
支座受到另一方向水平力時，球鉸滑移箱與萬向軸承及軸承座之間做出相對滑移的運動，支座在球鉸滑移箱和軸承座之間設有板簧組件，此時板簧組件發生形變，同樣起到緩沖吸震的作用。萬向軸承的轉動實現支座的萬向轉角功能。
豎向壓力的傳遞是通過球鉸滑移箱傳至內部的轉角組件，再經過銷軸傳至中支架，最后由中支架與滑移箱之間的不銹鋼板和聚四氟乙烯滑板傳至滑移箱。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至中支架。最后由中支架與滑移箱之間的板簧組件將力傳至滑移箱。
